Berikut adalah jobsheet ke 3 untuk menghidupkan dua motor 3 fasa secara berurutan dengan menggunakan Smart Relay Zelio.
Adapun tujuan dari pratikum ini adalah agar siswa dapat merakit dengan menggunakan Zelio, untuk menghidupkan dua motor 3 fasa secara berurutan.
1. Bahan
Adapun bahan yang digunakan adalah :
- Smart Zelio Relay SR3B261FU 1 buah
- Push Button ON (hijau) 2 buah
- Push Button OFF (merah) 1 buah
- Tombol Emergency Switch 1 buah
- TOR 2 buah
- Lampu indukator (Hijau) 2 buah
- MCB 3 Fasa 1 buah
- MCB 1 Fasa 1 buah
- Kontaktor 2 buah
- Kabel Data Transfer Koneksi Smart Zelio 1 buah
- Kabel NYAF secukupnya
2. Alat
Alat yang digunakan adalah :
- Tang Pengupas kabel 1 buah
- Tang Kombinasi 1 buah
- Tang Lancip 1 buah
- Tang Potong 1 buah
- Tespen 1 buah
- Motor 3 fasa 2 buah
3. Petunjuk Praktek
Petunjuk yang harus diperhatikan sebelum melaksanakan praktek :
- Menggunakan pakaian praktik secara bersih dan rapi
- Berdoa sebelum melaksanakan praktek
- Siapkan alat dan bahan yang dibutuhkan
- Lakukan pekerjaan sesuai dengan standar PUIL dan SOP
- Laporkan kepada Instruktur jika akan mencoba rangkaian
- Periksa rangkaian sesuai dengan gambar/petunjuk
- Uji coba rangkaian
- Catat hasil praktek dan lakukan analisis hasil praktek
- Bongkar rangkaian, dan rapikan semua peralatan dan bahan
- Berdoa untuk mengakhiri kegiatan praktek
4. Gambar Rangkaian
Gambar Rangkaian
Gambar 1. Diagram Rangkaian Dua Motor 3 Fasa Berurutan
Gambar 2. Diagaram Daya

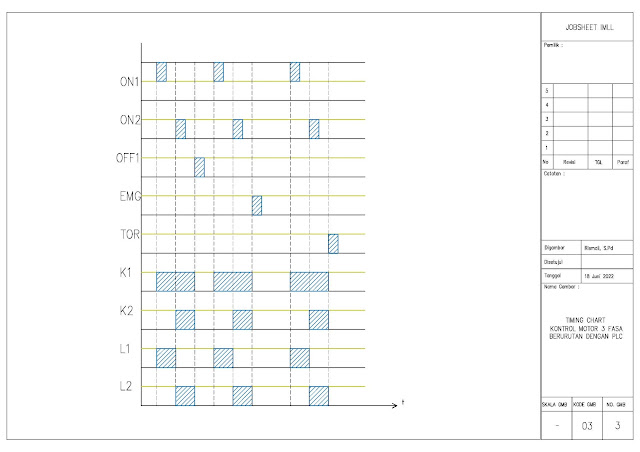

Gambar 3. Timing Chart
5. Video Cara Pemograman
Untuk mendapatkan file jobsheet secara lengkap dengan programnya dapat di download di link Deskripsi Video. Dan jika karya ini bermanfaat mohon Like dan Subscribenya nya ya !!
Mudah-mudahan karya yang sederhana ini dapat memberikan manfaat, semoga Anda sehat selalu dan semoga berkah. Terima Kasih !!
