Berikut adalah jobsheet untuk menghidupkan satu buah motor listrik 3 fasa rangkain Direct On Line (DOL) menggunakan Smart Relay Zelio.
Adapun tujuan dari pratikum ini adalah agar siswa dapat merakit dengan menggunakan Zelio, untuk menyalakan motor listrik 3 Fasa
1. Bahan
Adapun bahan yang digunakan adalah :
- Smart Zelio Relay SR3B261FU 1 buah
- Push Button ON (hijau) 1 buah
- Push Button OFF (merah) 1 buah
- Tombol Emergency Switch 1 buah
- TOR 1 buah
- Lampu indukator (Merah-Hijau) 2 buah
- MCB 3 Fasa 1 buah
- MCB 1 Fasa 1 buah
- Kontaktor 1 buah
- Kabel Data Transfer Koneksi Smart Zelio 1 buah
- Kabel NYAF secukupnya
2. Alat
Alat yang digunakan adalah :
- Tang Pengupas kabel 1 buah
- Tang Kombinasi 1 buah
- Tang Lancip 1 buah
- Tang Potong 1 buah
- Tespen 1 buah
3. Petunjuk Praktek
Petunjuk yang harus diperhatikan sebelum melaksanakan praktek :
- Menggunakan pakaian praktik secara bersih dan rapi
- Berdoa sebelum melaksanakan praktek
- Siapkan alat dan bahan yang dibutuhkan
- Lakukan pekerjaan sesuai dengan standar PUIL dan SOP
- Laporkan kepada Instruktur jika akan mencoba rangkaian
- Periksa rangkaian sesuai dengan gambar/petunjuk
- Uji coba rangkaian
- Catat hasil praktek dan lakukan analisis hasil praktek
- Bongkar rangkaian, dan rapikan semua peralatan dan bahan
- Berdoa untuk mengakhiri kegiatan praktek
4. Gambar RangkaianGambar rangkaian
Gambar 1. Diagram Pengawatan Rangkaian Kontrol DOL
Gambar 2. Diagram Rangkaian Daya Sistem DOL

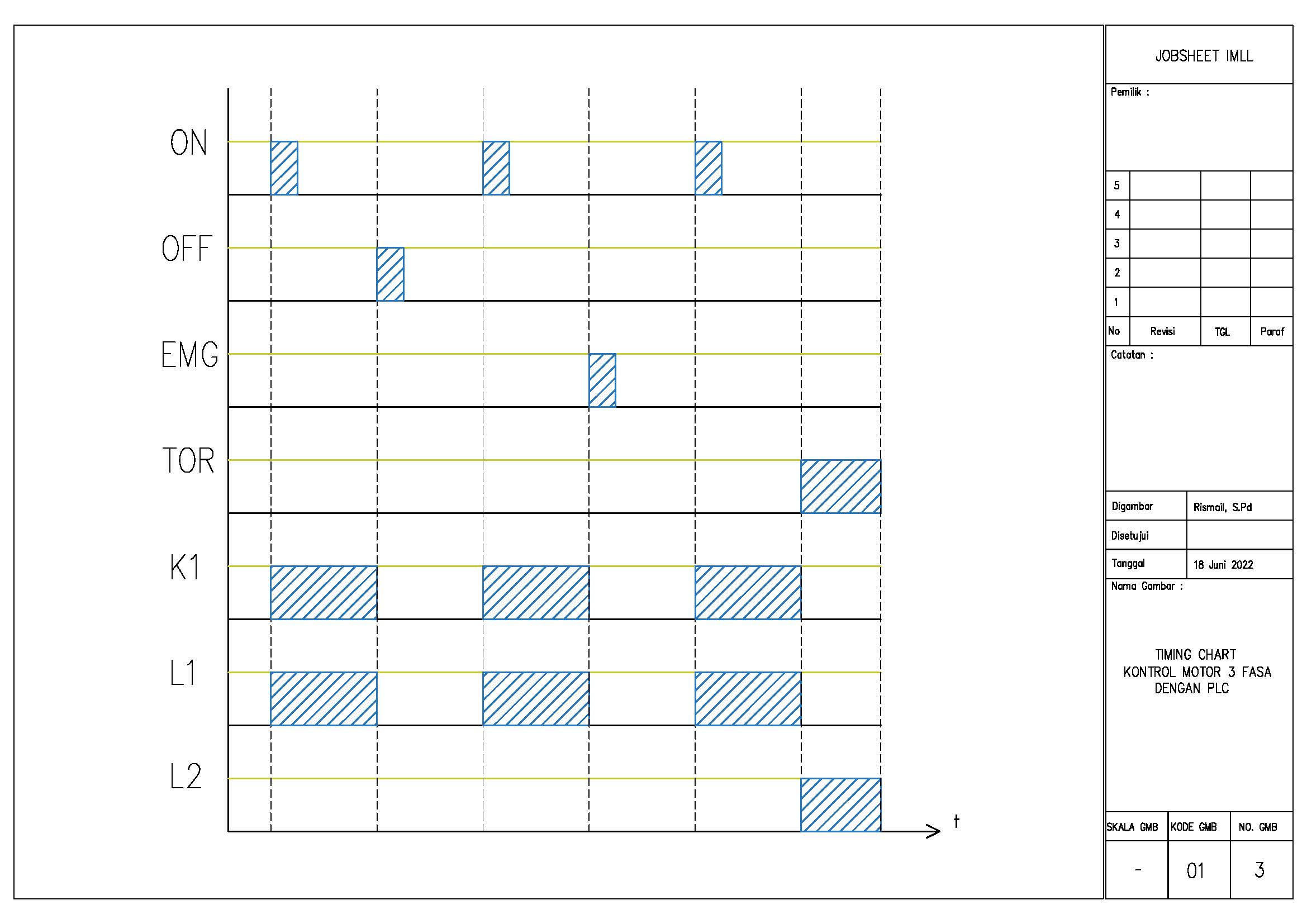

Gambar 3. Diagram Timing Chart
5. Video Pemograman
Untuk mendapatkan File Jobsheet secara lengkap dengan programnya, dapat didownload di link deskripsi Youtube Guru Listrik Keren, dan jika bermanfaat mohon Like dan Subscribe nya ya !!
Mudah-mudahan artikel ini dapat memberikan manfaat, dan
semoga berkah. Terima Kasih
