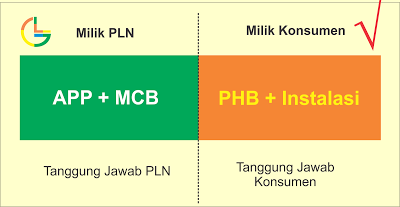

PHB merupakan singkatan dari Papan Hubung Bagi , Panel Hubung Bagi, atau juga Perlengkapan Hubung Bagi. PHB yaitu suatu panel atau kombinasi panel-panel yang terbuat dari bahan konduktif yang dipasang pada suatu rangka. Rangka tersebut dilengkapi dengan perlengkapan listrik seperti sakelar, kabel dan rel.
a. Ketentuan Umum
Ketentuan dalam pemasangan PHB yaitu :
- PHB harus ditata dan dipasang sedemikian rupa sehingga terlihat rap, teratur, dan aman
- Penyambungan saluran masukan dan keluaran harus menggunakan terminal
- Terminal kabel kendali harus terpisah dengan terminal daya
- PHB tegangan rendah atau bagian yang disuplai dari sumber berlainan arus harus terpisah dengan jarak minimal 5 cm
b. Pengelompokan PHB
Pada PHB yang mempunyai kelompok (1 fase dan 3 fase), baik untuk instalasi penerangan maupun instalasi tenaga; gawai pengaman, sakelar dan terminal yang serupa harus dikelompokkan dengan perincian berikut.
- Tiap kelompok melayani maksimal 6 buah sirkit (grup)
- Kelompok instalasi tenaga harus terpisah dari kelompok instalasi penerangan
- Kelompok 1fase, 2 fase, dan 3 fase merupakan kelompok yang terpisah.
c. Kelompok PHB 1 Fase
Untuk menambah jumlah titik nyala pad instalasi rumah 1 fase, kita harus menambah pengaman akhir, Berikut simbol PHB 1 fase 1 kelompok dan 2 kelompok
Gambar Simbol, Pengawatan PHB 1 Kelompok (Box Sekering)
Gambar PHB (Box Sekering) 1 Kelompok
Gambar Simbol, Pengawatan PHB 2 Kelompok (Box Sekering)
Gambar PHB (Box Sekering) 2 Kelompok
Box PHB biasanya digunakan untuk mengamankan sistem listrik atau memutus aliran listrik ke suatu bagian dari sistem listrik apabila terjadi kondisi yang tidak normal, seperti overload atau gangguan.
Box PHB sangat penting untuk keamanan sistem listrik, karena dapat memutus aliran listrik sebelum terjadi kerusakan atau kebakaran akibat overload atau gangguan. Oleh karena itu, box PHB harus selalu diperiksa secara rutin untuk memastikan bahwa peralatan tersebut berfungsi dengan baik dan dapat memutus aliran listrik dengan tepat apabila diperlukan.
