Papan gambar dan meja gambar adalah tempat untuk menggambar teknik yang permukaannya harus rata, lurus. licin agar penggaris yang T dapat digerakkan dan digeser. Ukuran papan gambar teknik adalah panjang 1265 mm, lebar 915 mm dan tebal 30 mm. Meja gambar juga dirancang dengan ukuran sesuai dengan ukuran kertas, misalnya ukuran kertas A0 dan A1. Papan gambar dapat dibuat dari kayu tipis (play-wood) atau dari kayu keras, dengan alas kertas atau dari bahan plastik lunak. Untuk menghindari papan gambar lengkung (bengkok) akibat perubahan cuaca, maka dibagian bawah papan gambar dilengkapi dengan dua buah kaki yang miring. Permukaan papan gambar harus rata, dan lebih baik jika pada permukaan papan gambar dilapisi dengan kertas gambar putih tebal, kemudian dilapisi kembali dengan plastik bening yang cukup tebal .
Meja gambar sebaiknya dibuat miring dengan bagian atasnya agak lebih tinggi agar tidak cepat lelah dalam menggambar, kemiringan meja gambar dapat diatur secara manual atau secara hidrolik.
Mesin gambar adalah mesin manual yang digunakan untuk mempermudah dalam menggambar teknik. Mesin yang terdapat pada meja gambar dapat menggantikan fungsi-fungsi dari alat-alat gambar lain, seperti busur lingkaran, Penggaris T, Segitiga dan ukuran. Mesin gambar sudah dilengkapi dengan dua mistar yang saling tegak lurus dan dapat bergerak bebas pada saat menggambar, Mistar tersebut tetap dijaga pada kondisi tegak lurus.
Keterangan
Demikian penjelasan tentang papan dan meja gambar, mudah-mudahan dapat dipahami dengan baik.Untuk selanjutnya kita akan membahas tentang perlengkapan gambar yang lain yaitu pengahpus
Meja gambar sebaiknya dibuat miring dengan bagian atasnya agak lebih tinggi agar tidak cepat lelah dalam menggambar, kemiringan meja gambar dapat diatur secara manual atau secara hidrolik.
 |

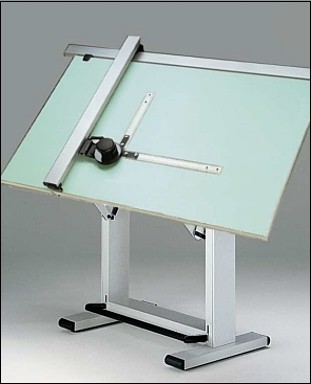

| Papan dan Meja Gambar |
Mesin gambar adalah mesin manual yang digunakan untuk mempermudah dalam menggambar teknik. Mesin yang terdapat pada meja gambar dapat menggantikan fungsi-fungsi dari alat-alat gambar lain, seperti busur lingkaran, Penggaris T, Segitiga dan ukuran. Mesin gambar sudah dilengkapi dengan dua mistar yang saling tegak lurus dan dapat bergerak bebas pada saat menggambar, Mistar tersebut tetap dijaga pada kondisi tegak lurus.
 |
| Bagian dari Mesin Gambar |
- Tiang Horizontal, digunakan sebagai penopang mesin untuk dapat bergerak kekanan dan kekiri, terdapat roda yang tersambung dibelang tiang yang berfungsi untuk bergeser dan menghentikan roda pada saat tuas ditekan.
- Tiang Vertikal, digunakan untuk penopang mesin/headpro untuk dapat bergerak keatas dan kebawah dan bersangkutan dengan tiang horizontal, tiangvertikal terdiri dari dua tuas rem, dan didalamnya terdapat bandul untuk menyeimbangkan headpro.
- Penggaris, terdapat sepasang penggaris panjang dan pendek dengan ukuran panjang 45 cm dan yang pendek 20 cm
- Tiang Pembantu, digunakan untuk tatakan roda, yang berfungsi agar mesin dapat mengambang di papan sehingga headpro dapat melakukan floating sehingga si penggambar dapat menghasilkan gambar yang baik dan rapi. tiang pembantu digunakan untuk memaksimalkan pergeseran mesin menjadi lebih lebar, sehingga mendapatkan luar area gambar yang lebih besar.
- Headpro, fungsinya mirip jangka, dapat diputar 360 derejat, sehingga memungkinkan si penggambar menggambar garis miring (bebrapa derejat) sesuai dengan keinginan. selain itu fungsi headpro juga untuk floting (mengambang) karena agar kertas gambar tidak kotor akibat tinta rapido atau pensil
Demikian penjelasan tentang papan dan meja gambar, mudah-mudahan dapat dipahami dengan baik.Untuk selanjutnya kita akan membahas tentang perlengkapan gambar yang lain yaitu pengahpus
