Setiap gambar teknik mempunyai judul dan keterangan-keterangan lain, jikalau sebuah gambar tidak ada judul dan keterangan yang melekat padanya, maka yang melihat gambar tersebut akan merasa bingung. Nah, untuk mempermudah pembuat dan yang melihat gambar, maka gambar teknik wajib diberi keterangan, yang biasa disebut dengan etiket gambar/kepala gambar.

Etiket gambar adalah bagian dari gambar yang memuat tentang data atau informasi dari gambar tersebut.Etiket merupakan bagian yang harus dicantumkan dalam gambar teknik, karena disinilah akan ditempatkan informasi penting tentang gambar tersebut. didalam etiket gambar tertera keterangan-keterangan gambar agar sesuai dengan standar ISO antara lain :

Nama pembuat gambar
Nama gambar atau judul gambar
Nama Perusahaan
Nomor gambar
Tanggal gambar dibuat atau selesainya gambar itu dibuat
Tanggal diperiksanya gambar dan nama si pemeriksa gambar
Ukuran kertas gambar yang digunakan
Skala gambar
Proyeksi yang dipakai pada gambar tersebut
Satuan ukuran yang digunakan
Berbagai datayang diperlukan untuk kelengkapan gambar

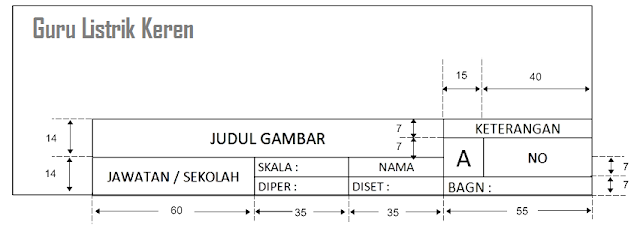

Contoh etiket/stuklis gambar dan ukurannya dapat dilihat pada gambar dibawah ini

Contoh Etiket Gambar

Cara Membuat Etiket Gambar Teknik

Nah apabila kita sudah memahami apa itu etiket, kemampuan yang tidak kalah penting adalah keterampilan membuat etiket atau kepala gambar tersebut, berikut adalah tata cara membuat etiket beserta ukuran-ukuran yang digunakan. Dalam menggambar ini kita bisa menggunakan teknik menggambar secara manual dan secara komputer. Untuk secara komputer program yang sering digunakan dalam menggambar adalah Autocad.

Ukuran pembuatan etiket yang baik

Cara membuat etiket dan ukurannya

Macam-macam bentuk kepala etiket

Jika anda mempunyai program Autocad maka disini saya lampirkan video cara membuat etiket dengan autocad

Jadi kesimpulannya etiket atau kepala gambar adalah kewajiban yang harus ada dalam menggambar (drawing disign) karena tanpa adanyasebuah etiket maka gambar/sketch/design tidak dapat dimengerti dan difungsikan sebagai mestinya.
