Setelah kita memahami peralatan gambar yaitu pensil gambar untuk membuat garis dan gambar, kali ini kita akan membuat garis asli yaitu menggambar dengan tinta, maka untuk itu kita butuh peralatan gambar yaitu pena gambar.
Pena gambar dapat dibagi menjadi dua macam, yaitu pena dengan mata daun yang dapat diatur (trek-pen) dan pena dengan ketebalan tetap (tergantung dari ukuran yang diinginkan dengan ukuran yang bermacam-macam yang kita kenal dengan dengan rapido).
a. Pena Dengan Mata Daun (Trek Pen)
Bagian-bagian dari pena daun (treck-pen) dan bagian-bagiannya :
Penggunaan Trek-pen
Yang harus diperhatikan pada saat menggunakan treck pen yaitu :

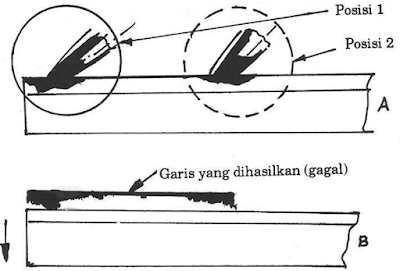

Jika bagian luar pena basah dengan tinta, maka tinta akan membasahi dan menempel pada mistar dan terisap oleh kertas, sehingga antara kertas dan mistar terjadi pelebaran tinta (lihat gambar dibawah, pada posisi 1, dan bila pena ditarik ke posisi 2 akan diperoleh suatu garis).
Setelah selesai menggaris, kemudian penggaris digeser dari posisi A ke posisi B, maka didapatkan garis yang tidak bagus atau gagal. Oleh karena itu hal yang perlu diperhatikan diatas perlu dipahami dan dilakukan, mencobanya latihan berkali-kali akan mendapatkan keterampilan yang baik dalam membuat garis
Membersihkan Pena Daun (Trek Pen)
Setelah dipakai, maka di pena daun (trek pen) akan terdapat bekas tinta yang harus segera dibersihkan dengan cara memutar mata pena sehingga dapat mudah kita membersihkan bagian dalam dari pena daun tersebut
Hal yang bisa didapati adalah keadaan dimana mata pena yang satu dengan mata pena yang lainnya tidak rata, maka mata pena daun tersebut dapat diratakan dengan cara mengasahnya pada ampelas halus atau batu asah.
Bagian-bagian dari isi dalam rapido, bisa dilihat pada gambar dibawah ini :
Untuk menarik garis dengan menggunakan rapido, maka posisi rapido harus tegak lurus terhadap permukaan kertas kalkir dan dihindari penekanan pada rapido yang terlalu keras, dan juga tidak boleh menarik garis tertalu cepat, karena berpengaruh terhadap ketebalan garis (tidak normal menjadi lebih tipis dari keadaan yang seharusnya).
Untuk membersihkan rapido dapat diikuti langkah-langkah berikut ini :
- Mur pengatur, digunakan untuk mengatur ketebalan gars yang dihasilkan/diinginkan
- Mata pena (daun pena), bagian ini dapat bergerak sesuai dengan perputaran mur 1
- Tangkai
- Lubang pengunci
- Baut untuk pengikat pena
- Daun pena (mata pena) yang bisa diputar
- Bagian-bagian pena yang harus rajin dirawat dan dibersihkan
 |
| Pena dengan mata daun |
Penggunaan Trek-pen
Yang harus diperhatikan pada saat menggunakan treck pen yaitu :
- Dalam mengisi tinta trek pen diantara dua mata pena jangan terlalu banyak, yaitu sekitar ( x = 3 - 5 mm), lihat gambar diatas !
- Bersihkan bagian luar daun pena, harus dalam keaadaan bersih.
- Dalam membuat garis dengan trek-pen, penggaris yang kita pakai harus diganjal bawahnya atau dengan cara lain yaitu membalik penggaris dengan kedudukan bagian miringnya berada dibawah, lihat gambar dibawah ini !
- Pada waktu menarik garis, harus tegak dan ditarik membentuk sudut 60 derejat ke arah garis yang dibuat, lihat gambar dibawah ini !
 |
| Cara menggunakan Pena trek-pen |
Setelah selesai menggaris, kemudian penggaris digeser dari posisi A ke posisi B, maka didapatkan garis yang tidak bagus atau gagal. Oleh karena itu hal yang perlu diperhatikan diatas perlu dipahami dan dilakukan, mencobanya latihan berkali-kali akan mendapatkan keterampilan yang baik dalam membuat garis
 |
| Cara menarik garis dengan menggunakan trek pen |
Membersihkan Pena Daun (Trek Pen)
Setelah dipakai, maka di pena daun (trek pen) akan terdapat bekas tinta yang harus segera dibersihkan dengan cara memutar mata pena sehingga dapat mudah kita membersihkan bagian dalam dari pena daun tersebut
Hal yang bisa didapati adalah keadaan dimana mata pena yang satu dengan mata pena yang lainnya tidak rata, maka mata pena daun tersebut dapat diratakan dengan cara mengasahnya pada ampelas halus atau batu asah.
 |
| Cara membersihkan dan membetulkan trek pen |
b. Rapido
Rapido adalah pena gambar yang sering digunakan untuk mebuat garis gambar pada kertas karkir. Dengan menggunakan rapido tidak perlu dilakukan penyetelan tebal dan tipisnya garis gambar yang akan dibuat, karena rapido sudah mempunyai ukuran-ukuran standar ketebalan garis sesuai dengan standar ISO. ukuran rapido tersebut biasanya 0,1 mm sampai dengan 2,0 mm. dan untuk memudahkan pemilihan pen, maka tiap ukuran ditandai dengan warna tertentu. |
| Rapido |
 |
| Bagian-bagian rapido |
Untuk menarik garis dengan menggunakan rapido, maka posisi rapido harus tegak lurus terhadap permukaan kertas kalkir dan dihindari penekanan pada rapido yang terlalu keras, dan juga tidak boleh menarik garis tertalu cepat, karena berpengaruh terhadap ketebalan garis (tidak normal menjadi lebih tipis dari keadaan yang seharusnya).
Untuk membersihkan rapido dapat diikuti langkah-langkah berikut ini :
- Lepaskan pena rapido dari tangkai atau rumahnya dengan menggunakan kunci pena yang tersedia
- Semprotkan air ke arah pena rapido
- Ketuk-ketuk perlahan-lahan untuk mengeluarkan tinta dari dalam pen rapido dan kemudian semprot kembali dengan air bersih
Demikian pembahasan materi kita tentang peralatan pena gambar, yang selanjutnya akan kita bahas tentang peralatan gambar lainnya yaitu Jangka.
