Cara Membaca Skala Meter

SKALA METER

Skala Meter atau disebut juga angka merupakan bagian angka/harga strip yang akan dibaca/ditunjukkan oleh jarum sebagai hasil pengukuran

Skala Multimeter

Cara Membaca Skala Meter

Untuk mencari harga 1 strip dalam skala meter diberlakukan rumus sebagai berikut :

Dimana :

Batas Ukur adalah nilai/angka terakhir (pojok) dari alat ukur

Jumlah strip adalah banyaknya strip/garis dalam alat ukur

Perhatikan contoh ini baik-baik :

Batas Ukur Skala Multimeter

Atau (Cara 1)

Batas Ukur            = 250 (untuk skala 250)

Jumlah garis strip = 50

Nilai 1 strip           = (250-0)/50

                                = 5

Atau (cara 2)

Kita pakai yang skala 250 tapi batas ukurnya hanya sampai 0 s.d 50, maka

Batas ukur             = 50

Jumlah garis Stip = 10

Nilai 1 strip          = (50-0)/10

                               = 5

Nilai tetap sama kan !!. Pilihlah cara mana yang paling mudah :)

nah sekarang cari niali 1 strip untuk skala yang lain ( skala 50 dan 10)

Ayo kita mulai latihan !!

Tentukan berapa nilai/harga 1 strip alat ukur dibawah ini !

Jawawabnnya : 10

Tentukan berapa nilai/harga 1 strip alat ukur dibawah ini !

Jawannya : 1

(caranya cari sendiri ya )

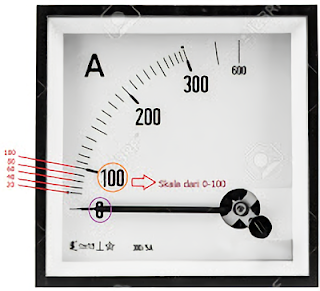

Untuk menentukan nilai/harga 1 strip dari alat ukur dibawah ini agak sedikit berbeda, dikarenakan memiliki nilai yang berbeda dari skala-skalanya. nah perhatikan baik-baik jangan sampai berkedip :)

Berapa nilainya ????

Kalu belum mengerti, mari kita bahas bersama-sama

Pembahasan

Nilai 1 strip dari skala 0-100

Nilai 1 strip   = (100-0)/5

                        = 20

sekarang untuk skala yang kedua 100-200

Nilai 1 strip = (200-100)/10

                     =10

Jadi nilai dari skala 100-200 adalah 10, maka tinggal ditambahnkan :

100 + 10 = 110,

110 + 10 = 120,

120 + 10 = 130,

dst

Untuk skala 200-300 dan skala 300-600, bisa dicari sendiri ya..

Jika penjelasan ini bermanfaat silahkan disebarkan.. :)
